Este é um guia definitivo e detalhado sobre a espinha dorsal de qualquer computador: a placa-mãe (motherboard). Prepare-se para um mergulho profundo na engenharia que conecta o cérebro (CPU) aos músculos (GPU) e à memória do seu sistema.

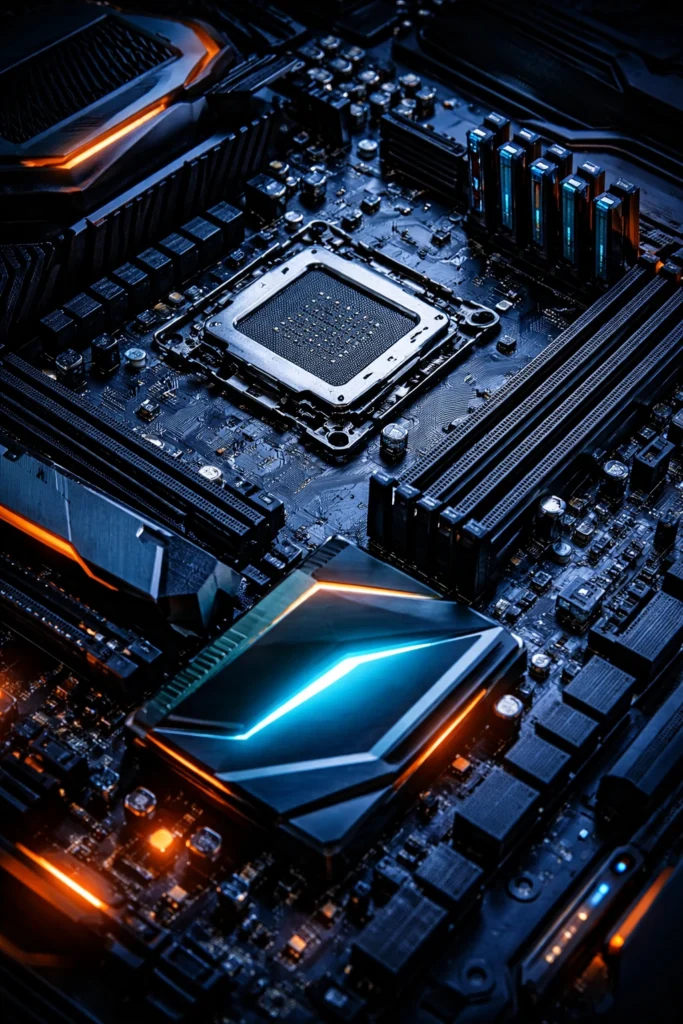

O Coração Tecnológico: Tudo o que você precisa saber sobre a Placa-Mãe
A placa-mãe é, sem dúvida, o componente mais subestimado de um PC. Enquanto a CPU e a GPU recebem toda a glória pelo desempenho em jogos ou renderização, a placa-mãe é quem garante que esses componentes sequer consigam conversar entre si. Imagine-a como o sistema nervoso central de um organismo: se ela falha ou é limitada, todo o corpo sofre.
Neste artigo, vamos dissecar cada centímetro quadrado deste ecossistema de silício, trilhas de cobre e capacitores.
1. O Que é a Placa-Mãe e qual sua Função Real?
A placa-mãe é uma placa de circuito impresso (PCB) complexa que serve como o hub de conexão principal. Ela não apenas “segura” as peças no lugar; ela gerencia a distribuição de energia, traduz sinais de dados e dita a compatibilidade de todos os outros componentes.
A Anatomia de uma PCB
Uma placa-mãe moderna não é apenas uma folha de plástico. Ela é composta por várias camadas de fibra de vidro impregnada com resina epóxi, entremeadas por finas camadas de cobre que formam as “trilhas”. Essas trilhas são as rodovias por onde os elétrons viajam a velocidades impressionantes.
2. Fatores de forma: O Tamanho importa
Antes de comprar uma placa-mãe, a primeira decisão é o tamanho, conhecido como Form Factor. Isso determina não apenas o tamanho do gabinete necessário, mas também a quantidade de conexões disponíveis.
ATX (Standard)
O padrão da indústria. Medindo cerca de 30,5 x 24,4 cm, oferece o maior número de slots de expansão (PCIe) e slots de memória. É a escolha ideal para usuários que desejam expansibilidade futura.
H3: Micro-ATX (mATX)
Um meio-termo popular. É quadrada (24,4 x 24,4 cm) e geralmente mais barata. Sacrifica alguns slots PCIe, mas ainda mantém quatro slots de RAM na maioria dos modelos de médio custo.
Mini-ITX
O pesadelo (ou sonho) dos entusiastas de PCs compactos. Com apenas 17 x 17 cm, possui apenas um slot PCIe e dois slots de RAM. É uma maravilha da engenharia, mas costuma ser mais cara devido à densidade de componentes.
3. O Soquete da CPU: O Berço do Processador
O soquete é o local onde o processador é instalado. É o componente mais crítico para a compatibilidade.
H3: Intel vs. AMD: A Grande Divisão
- LGA (Land Grid Array): Utilizado pela Intel (e agora pela AMD no soquete AM5). Os pinos de conexão ficam no soquete da placa-mãe, e o processador tem apenas pontos de contato planos. É mais seguro para o processador, mas cuidado: entortar um pino na placa-mãe pode ser fatal para a peça.
- PGA (Pin Grid Array): Era o padrão da AMD até o soquete AM4. Os pinos ficam no processador, e o soquete tem apenas furos.
H3: Chipsets: O Cérebro da Placa
Se o soquete é o berço, o chipset é o gerente de tráfego. Ele determina quais recursos a placa-mãe suporta, como overclocking, número de portas USB e gerações de PCIe (Gen 4, Gen 5).
- Série Z/X: High-end, suporte a overclock e muitas pistas PCIe.
- Série B: Intermediário, ótimo custo-benefício.
- Série H/A: Entrada, recursos limitados.
4. O Sistema de entrega de energia: VRMs
Muitos usuários ignoram os VRMs (Voltage Regulator Modules), mas eles são o que separa uma placa-mãe de qualidade de uma que pode fritar sob carga pesada.
Como o VRM Funciona?
A fonte de alimentação (PSU) envia 12V para a placa-mãe, mas o processador precisa de algo em torno de 1,1V a 1,4V. O VRM converte essa voltagem.
Ele é composto por três partes principais:
- MOSFETs: Os interruptores que fazem o trabalho pesado de conversão.
- Chokes (Bobinas): Estabilizam a corrente.
- Capacitores: Armazenam energia para suavizar picos.
Placas de alta performance possuem dissipadores de calor robustos sobre os VRMs para evitar o thermal throttling do processador.
5. Memória RAM: O acesso rápido
Os slots de memória (DIMM) são onde você instala seus pentes de RAM.
Dual Channel e Quad Channel
Para maximizar a largura de banda, as placas-mãe operam em canais. Instalar dois pentes de memória nos slots corretos (geralmente o 2 e o 4) dobra a velocidade de comunicação entre a CPU e a memória.
DDR4 vs. DDR5
Estamos em uma era de transição. O padrão DDR5 oferece velocidades muito superiores e maior eficiência energética, mas exige placas-mãe específicas, já que os slots não são compatíveis fisicamente devido à posição do “chanfro” de segurança.
6. Slots de Expansão: PCIe e a Estrada dos Dados
O barramento PCI Express (PCIe) é a interface de conexão para placas de vídeo, placas de som e SSDs ultrarrápidos.
As Gerações PCIe
Cada geração (3.0, 4.0, 5.0) dobra a largura de banda da anterior. Uma placa de vídeo moderna em um slot PCIe 5.0 x16 tem um teto de velocidade teórico que dificilmente é saturado hoje, mas garante longevidade ao sistema.
O Slot M.2
Antigamente, usávamos cabos SATA para HDDs e SSDs. Hoje, o slot M.2 (conectado diretamente às pistas PCIe) permite que SSDs NVMe atinjam velocidades superiores a 7.000 MB/s. Muitas placas modernas vêm com dissipadores passivos para esses SSDs, que tendem a esquentar bastante.
7. Conectividade de Armazenamento: além do M.2
Portas SATA III
Apesar do domínio do M.2, as portas SATA de 6 Gb/s ainda são essenciais para quem precisa de grandes volumes de armazenamento com HDDs mecânicos ou SSDs de 2,5 polegadas.
8. Painel Traseiro e Conectores Internos (I/O)
O painel traseiro é a interface com o mundo exterior.
Conexões Comuns
- Portas USB: Variam de USB 2.0 (para periféricos lentos como mouse) até USB 3.2 Gen 2×2 e o novo USB4/Thunderbolt.
- Rede (LAN): Portas Gigabit são o padrão, mas placas entusiastas já trazem 2.5G ou até 10G Ethernet.
- Áudio: Controlado por codecs integrados (como Realtek). Placas premium possuem capacitores de áudio japoneses e isolamento de trilha para evitar interferência eletromagnética.
- Vídeo (HDMI/DisplayPort): Só funcionam se sua CPU tiver um gráfico integrado.
Headers Internos
Dentro da placa, temos pinos para o painel frontal do gabinete, conectores de ventoinha (PWM), e os onipresentes conectores RGB e ARGB (5V e 12V), que controlam a iluminação do setup.
9. BIOS e UEFI: A alma do Software
A placa-mãe possui uma pequena memória flash que armazena o BIOS (Basic Input/Output System), hoje modernizado para UEFI.
O Papel do CMOS
A bateria de lítio redonda (CR2032) que você vê na placa serve para manter as configurações do BIOS e o relógio do sistema ativos mesmo quando o PC está fora da tomada. Se o seu PC “esquece” a hora ou as configurações de overclock, essa bateria provavelmente morreu.
10. Recursos Extras: O que define uma Placa Premium?
- Botão BIOS Flashback: Permite atualizar o BIOS usando apenas um pendrive, sem precisar de uma CPU instalada (salvador de vidas em novas gerações).
- Post Code LED: Um pequeno visor que mostra códigos de erro (ex: “A2”, “D7”) se o PC não ligar, facilitando o diagnóstico.
- Blindagem PCIe: Reforços metálicos nos slots para suportar o peso imenso das placas de vídeo modernas (como a RTX 4090).
Conclusão: como escolher a Placa Certa?
Escolher uma placa-mãe não é sobre comprar a mais cara, mas a que melhor serve ao seu propósito. Se você vai usar um processador i5 ou Ryzen 5 e não pretende fazer overclock, uma placa de série B é mais que suficiente. No entanto, se você busca performance extrema, estética RGB e muitos SSDs NVMe, investir em uma plataforma X ou Z é o caminho.
Lembre-se: a placa-mãe define os limites do que seu PC pode se tornar no futuro. Economizar demais aqui pode significar ter que trocar todo o conjunto (placa + CPU) na próxima atualização.
